耕整地是农业生产中的重要环节，它担负着为作物种苗准备种床的重要任务。耕耘机就是众多耕整地机械中的一种新型机械。立式回转耕耘机由拖拉机动力输出轴经传动系统带动若干个门字型转子工作，每个门子型转子由安装在耙刀座上的个耙刀组成，转子一边旋转，一边随拖拉机前进，从而切碎土块，使耕层土壤松碎，有效地做到土壤上虚下实、保墒性好，目前在欧洲和日本广泛使用。变速箱是立式回转耕耘机上传动动力的关键部件，其传动性能对整个机组的工作性能和寿命都会产生很大影响。我国的齿轮传动技术与世界发达国家相比还有相当大的差距，齿轮的强度和承载能力逐渐成为关注的焦点。
      本研究对立式回转耕耘机变速箱的直齿圆锥齿轮在中建立几何模型，通过的无缝连接接口将模型数据导入划分网格，在保证圆锥齿轮施加约束和载荷后效果图精度的同时，允许使用不规则的形状，且有相同的位移形状，适用于曲线边界的建模有二次方位移和能很好划分不规则网格的优点，对直齿圆锥齿轮进行网格划分后，再对其进行详细的受力和变形有限元分析。
      重要的三维造型软件，其采用了模块方法，可以分别进行模型的草图绘制、零部件的制作和装配设计等。可以用在真实的齿轮传动建造前建立，整个机械系统的虚拟样机软件是融结构、流体声场分析于一体的大型通用有限元软件，它能与多数软件接口，能够实现分析数据的共享和交换。有限元法是一种数值解法，具体做法是：将问题域划分成许多形状简单的单元，然后将己知物理规律应用于各单元，建立单元方程，并将这些单元方程联立起来，形成整个系统的线性代数方程组，求解这个方程组就能得到所要的常变量为了使在建模型顺利导入分析软件，配置接口是完全必要的通过配置接口将在所建模型导入。
      对圆锥齿轮进行静力分析，根据有限元模型假设，忽略轮齿啮合时齿面间的摩擦力，则作用力将垂直于齿面并沿接触线方向分布。为了简化分析，确定轮齿的接触为面接触，施加载荷为面压力，施加位置选择在一个齿面上。

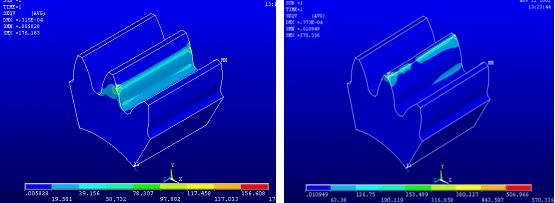

      进入求解器后，首先要做的是定义求解的类型。通过施加载荷使圆锥齿轮产生变形，每个节点的应力和应变通过不同的颜色反映在实体模型上。完成求解后，利用软件生成的结果文件进行后处理。要注意的是，对于齿轮这样的旋转件，在柱坐标下查看结果比较方便。
      在中单位要统一，输入材料属性的数值，弹性模量为，泊松比为采用二次六面单元，在保证圆锥齿轮施加约束和载荷后效果图精度的同时，分析过程中允许使用不规则的形状，且有相同的位移形状，适用于曲线边界的建模使用自由化命令对圆锥齿轮进行网格划分。
