通过用有限元分析程序对墙板的环境温度效应进行线弹性分析，计算在最不利温差下的墙板温度效应。施加温度时祈不考虑混凝土的十缩对地下室墙板产生的收缩应力的影响，只考虑气温骤降情况下产生的室内外最不利温差时墙板产生的温度应力。并通过有限元分析得出了墙板环境温度应力的变化规律。
      由于混凝土变形问题的复杂性，完全模拟真实的情况是不可能的，因此在误差允许的范围内对真实的情况进行适当的简化和设置合理的假设条件，并在其基础上求解，得到在简化状态下的近似解答。
      在研究中认为墙体混凝土已经“成熟”，弹性模量不再随时间而变化，同时混凝土强度也已达到设计强度，材料的特性不随温度而改变;同时认为结构地基已稳定，不出现不均匀的沉降;墙体上除有“温度荷载，，(环境温度变化)作用外不存在混凝土收缩当量温差。
      本研究墙体所处的具体工况为：内、外墙面无粉刷、无保温层，墙外为自然通风状态，墙内无任何调温设备。
      叠加原理仍然有效，材料遵循虎克定律。认为温度变形很小，结构构件仍处于弹性阶段，可应用叠加原理。
      混凝土配合比不同，其热力学性能也不同。本研究中采用C40混凝土，混凝土抗拉强度标准值，混凝土热膨胀系数为1 x 10-5/0C，比热0.97kJ/kg0C，导热系数192kJ/(m.d.0C)，导温系数0.0034m=/d，密度2400kb/m，泊松比0.2，弹性模量3.25 x 10'N/mm=;土壤的比热1.O1kJ/kg0C，导热系数80.35kJ/( m.d. 0C )，密度1800kg/m3，泊松比0.35，弹性模量30N/mm。
      实体模型的建立。计算模型可按对称约束条件选取，将基础底板和侧墙沿对称线截断，选取1/2基础底板和侧墙进行应力分析。规定沿墙体长度方向为x轴，沿墙体高度方向为Y轴，沿墙体宽度方向为z轴，基础底板尺寸取30mxlmx6m,横墙尺寸为30mx3.2mx0.4m，顶板尺寸为30mx0.2mx6m，纵墙尺寸为0.4mx3.2mx5.6m。土体部分的尺寸按照《建筑地基基础设计规范》要求土体厚度至少是上部结构的3倍以上，故土质地基厚度取l0m，力的扩散范围呈450，故土质地基沿墙体长度上延展20m。
      边界约束和温度作用。在完全自由的状态下，收缩只引起体积的减小，不会产生内力。而实际上，当产生变形时，不同结构之间、结构各质点间，都可能产生相互影响及牵制，这种现象称为“约束”，结构不可能完全自由，也不会受到完全约束，多处在两者之间，即为“弹性约束”。地下室底板浇注在地基上，地基和底板之间有粘结、摩擦作用。当底板发生温度变形时，底板和地基之间将产相对运动，但由于粘结作用和摩擦作用的存在，地基将阻止底板的相对运动，在地基与底板接触面上必然会产生剪应力，这个剪应力就是地基对底板的弹性约束作用。
      墙板采用C40混凝土，在地下室外墙四周和底板底部与土质地基弹性接触。土壤的密度为1800k，弹性模量为30Mpa，泊松比为0.35，土壤与墙板间的摩擦系数取0.4。

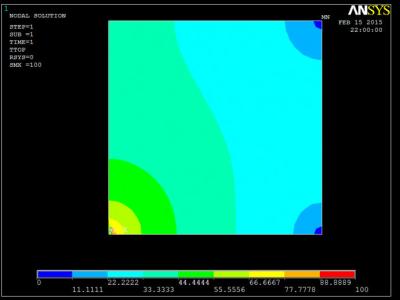

      计算将采用热一结构间接锅合的方式，即给墙体内外表面各一个温度，先用热分析来求得墙身内的温度分布，然后改为结构分析，并将热分析得到的温度分布作为加载，最终得到应力计算结果。
