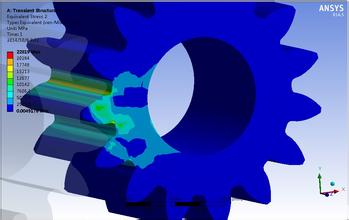

斜齿轮是工程中应用十分广泛的齿轮类型，由于其造型较复杂，一般的工程技术人员难以掌握，若要进行有限元分析，专用的CAE软件价格昂贵，这些因素使其在设计、研究和应用中受到一定的局限。本文采用新的ActiveX自动化界面技术(ActiveX Automation Interface)，对Mechanical Desktop 6(即MDT6)中文增强版^[2]进行Visual Basic编程二次开发，实现斜齿轮的三维精确造型，并进行有限元分析。与一般造型软件相比，其独特优势在于，MDT与应用非常普及的工程图形软件AutoCAD同属Autodesk公司产品，MDT与AutoCAD关系密切，它构建于AutoCAD之上，但绘图、造型能力更强大，且具有分析功能，对广大的AutoCAD用户来说，不失为一个很好的选择。
      斜齿轮三维模型创建过程为：首先根据斜齿轮端面齿槽曲线方程，编制程序绘制齿槽曲线草图，创建一圆柱体作为齿轮毛坯，定义三维螺旋扫掠路径，然后将齿槽草图视为刀具，沿三维螺旋路径扫掠切削，就在圆柱体齿轮毛坯上切削出了三维螺旋齿槽，将该切削出的齿槽特征以毛坯轴线为中心进行环形阵列，数目与齿数相同，即完成斜齿轮的三维造型。
      以渐开线斜齿轮为例，斜齿轮毛坯端面以及视为刀具的齿槽曲线，如图1所示。齿槽曲线上各点创建方法如下：
      (1) 0，1，2点，用AddLightWeightPolyline方法创建轻便多义线，指定第1点凸度为0. 2。
      (2) 2，3，4点，用AddSpline方法创建样条曲线。
      (3) 4，5，6点，用AddLightW eightPolyline方法创建轻便多义线。
      (4)用Mirror方法镜像刀具右部线段，得到刀具左部线段，得到刀具截面曲线组，用AddSketch方法将其定义为草图。
      由输入原始参数齿数Z，压力角T，法面模数mn，螺旋角U，及可以很容易计算出斜齿轮的端面压力角Tt，端面模数mt，分度圆半径R，顶圆半径Ra，根圆半径Rf，基圆半径Rb，从而计算出0至6点的坐标为：
      AddCircle创建一圆，拉伸高度为B(即齿宽)的圆柱体，得到齿轮毛坯，定义三维螺旋扫掠路径，直径与齿轮毛坯相同， 由齿槽草图、三维螺旋扫掠路径、齿轮毛坯及其轴线创建三维螺旋路径扫掠切削特征，就在齿轮毛坯圆柱体上沿螺旋路径切制出一个齿槽，将该齿槽特征以毛坯轴线为中心进行环形阵列，阵列数目与齿数Z相同，即得到斜齿轮的三维造型。
